Tarkkaan keraamisen valinnan avain ei ole olla "kovempi", vaan olla "sopivampi"

Perinteisen viisauden mukaan edistyneen keramiikan suorituskyvyn arvioiminen tiivistyy usein yhteen sanaan - "kova". Tämä synnyttää näennäisen loogisen intuition: mitä korkeampi materiaalin kovuus, sitä kulutusta kestävämpiä ja kestävämpiä tuloksena olevat tarkkuuskeraamiset komponentit ovat.

Käytännön teollisuussovelluksissa tämä yksiulotteinen valintalogiikka johtaa kuitenkin usein vakaviin katastrofaalisiin häiriöihin. Monet yritykset tavoittelevat vain "korkean kovuuden" parametreja ostaessaan tai suunnitellessaan keraamisia rakenneosia. Tämän seurauksena nämä osat kärsivät halkeilusta, varhaisesta halkeilusta tai äkillisestä murtumisesta todellisen käytön aikana, mikä johtaa huomattavasti odotuksia alhaisempaan käyttöikään.

Ongelma ei ole keraaminen materiaali itsessään huonompi, vaan pikemminkin se, että perinteinen valintalogiikka jättää täysin huomioimatta todellisten työolosuhteiden moniulotteisen monimutkaisuuden. Avain tarkkuuskeramiikan valinnassa ei ole koskaan ollut äärimmäisen "kovemman" materiaalin tavoittelu, vaan pikemminkin "sopivimman" mekaanisen profiilin tunnistaminen.

1. Miksi "kovuuskeskeinen" lähestymistapa johtaa tekniseen epäonnistumiseen?

Materiaalifysiikan näkökulmasta kovuus viittaa pohjimmiltaan materiaalin kykyyn vastustaa paikallista plastista muodonmuutosta, naarmuuntumista ja painumista. Suhteellisen ihanteellisissa laboratorioympäristöissä, kuten puhtaassa kitka- tai hankauskulumistesteissä, kovuus on todellakin keskeinen kulumiskestävyyden indikaattori.

Todelliset teolliset toimintaolosuhteet ovat kuitenkin huomattavasti monimutkaisempia kuin valvotut laboratorioympäristöt. Kun tarkkuuskeraamiset komponentit (kuten keraamiset venttiilisydämet, erikoisholkit tai puolijohderobottivarret) toimivat suurilla nopeuksilla tai monimutkaisessa nestedynamiikassa, ne kestävät samanaikaisesti yhdistelmän vakavia rasituksia:

• Mekaaninen isku ja suurtaajuinen tärinä: Ohimenevät kuormat voivat helposti laukaista jännityskeskittymiä materiaalin sisällä.
• Voimakkaat lämpötilan vaihtelut: Toistuvat lämpösyklit synnyttävät valtavan välittömän lämpöjännityksen sisäisesti.
• Kemiallinen keskikorroosio: Vahvat hapot, emäkset tai monimutkaiset kemialliset ympäristöt vaarantavat ja heikentävät raerajoja.

Näissä monimutkaisissa yhdistetyissä olosuhteissa, jos keraamisella materiaalilla on vain äärimmäinen kovuus, mutta sillä ei ole riittävää energian absorptio- ja puskurointikykyä, se ei voi haihduttaa energiaa plastisen muodonmuutoksen kautta törmäyksessä. Tämän seurauksena mikrohalkeamat leviävät äärimmäisellä nopeudella sisätilojen läpi.

Suurempaan kovuuteen liittyy lähes aina lisääntynyt hauraus, mikä tekee materiaalista erittäin alttiita katastrofaalisille hauraille murtumisille. Tämä on perimmäinen syy siihen, miksi tietyt erittäin kovat keraamit näyttävät kulutusta kestäviltä mutta osoittautuvat käytännössä täysin kestämättömiksi.

2. Neliulotteinen mekaaninen matriisi, joka määrittää keraamisen käyttöiän

Tarkkuuskeraamikomponenttien pitkän käyttöiän arvioinnin on perustuttava seuraavan neljän mekaanisen perusparametrin kattavaan arviointiin yhden mittarin sijaan:

• Vickers-kovuus (HV): Luo perustan materiaalin kulumis- ja naarmuuntumiskestävyydelle.
• Murtolujuus (K_IC): Mittaa materiaalin kykyä vastustaa epävakaata halkeamien etenemistä äkillisen iskun, tärinän tai jännityskeskittymän vaikutuksesta. Tämä on kriittinen kynnys, joka määrittää, kokeeko komponentti äkillisen rakenteellisen "äkillisen kuoleman".
• Lämpölaajenemiskerroin (CTE) ja lämpöshokin kestävyys: Määrittää, synnyttääkö keramiikka tappavan sisäisen jäännösjännityksen, joka johtuu lämpöerosta lämpösyklin aikana tai kun se on koottu metalliosien kanssa.
• Kemiallinen stabiilisuus: Vaikuttaa suoraan keraamisten osien pitkäaikaiseen kemialliseen luotettavuuteen ja pinnan eheyteen korkeissa lämpötiloissa, erittäin syövyttävissä tai voimakkaasti hapettavissa väliaineissa.

Lyhyesti sanottuna: kovuus sanelee "kulumiskestävyyden", sitkeys "murtuman käyttöiän", kun taas lämpö- ja kemialliset ominaisuudet määräävät "lopullisen käyttöiän".

3. Miksi "tasapainoinen suorituskyky" painaa "äärimmäiset vaatimukset" suunnittelussa

Edistyneessä materiaalitieteessä käytännöllisesti katsoen mikään yksittäinen materiaali ei voi vaatia absoluuttista määräävää asemaa kaikissa suorituskategorioissa. Suunnittelukäytäntö osoittaa johdonmukaisesti, että yhden ominaisuuden työntäminen sen absoluuttiselle rajalle vaatii väistämättä raskaan kompromissin muilla kriittisillä rintamilla.

Esimerkiksi kovuuden maksimoiminen äärimmäiseen määrään vähentää murtolujuutta jyrkästi ja jättää komponentin erittäin hauraaksi. Sitä vastoin suunnitellut yritykset maksimoida sitkeys (kuten spesifinen faasimuunnoskarkaisu tai rakeiden karkeneminen) uhraavat usein peruskovuuden ja kulutuskestävyyden. Lisäksi räätälöidyt materiaalit näillä äärimmäisillä suorituskyvyn rajoilla kärsivät eksponentiaalisesti korkeammista raaka-ainekustannuksista ja valtavista vaikeuksista myöhemmässä tarkassa timanttihionnassa ja -työstössä, mikä aiheuttaa kokonaisvalmistuskustannusten karkaamisen hallinnasta.

Tästä syystä tarkkuuskeramiikan kypsän ja tieteellisen valintastrategian on perustuttava käyttöympäristön tarkkaan ymmärtämiseen – optimaalisen tasapainon etsimiseen kovuuden, sitkeyden, lämpödynamiikan, kustannusten ja työstettävyyden välillä sen sijaan, että valitaan sokeasti korkein raakaparametri.

4. Olennainen ero: salaisuuksien käsittely kemiallisen koostumuksen ulkopuolella

Usein hankinnassa esiintyvä sudenkuoppa on oletus, että kaikilla samannimisellä keramiikalla, kuten 'alumiinioksidi (Al2O3)' tai 'zirkoniumoksidi (ZrO2)', on identtiset suorituskykyprofiilit. Todellisuudessa, jopa identtisillä kemiallisilla koostumuksilla, valmistusprosessien vaihtelut voivat tuottaa hyvin erilaisia ​​mikrorakenteita ja makroskooppisia mekaanisia käyttäytymismalleja.

Tekijät, kuten bulkkitiheys, raekokojakauma, raerajavaiheet ja käytetty sintraustekniikka – olipa kyseessä sitten paineeton sintraus, kuumapuristus tai kuumaisstaattinen puristus (HIP) – määräävät suoraan sisäisten mikrohuokosten tai mikrohalkeamien olemassaolon, jotka määräävät rakenteen eheyden.

5. Paluu perusteisiin: Hienosäädetty räätälöinti todellisten työkuormien perusteella

Luotettavin menetelmä teknisten vikojen lieventämiseksi ja tarkkuuskeramiikan maksimiarvon vapauttamiseksi on siirtyä pois parametrien palvonnasta ja palata sovellusympäristön syvälliseen analyysiin:

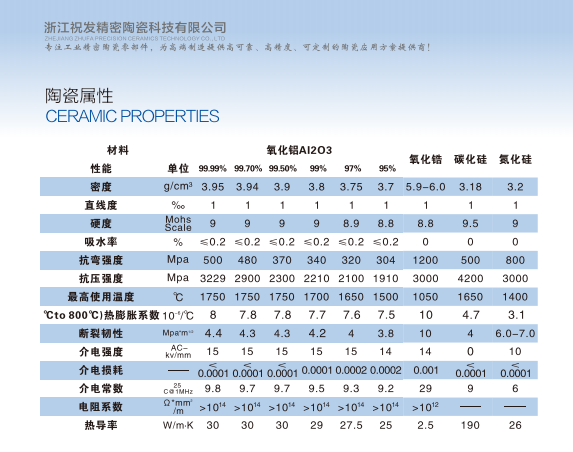

1. Kuluvat, vähän iskuja kestävät ympäristöt: Valinnassa tulee asettaa etusijalle erittäin puhdas alumiinioksidi tai piikarbidi, mikä hyödyntää niiden erinomaista Vickers-kovuutta kulumisen perusviivan turvaamiseksi.
2. Voimakas mekaaninen isku tai voimakas tärinä: Ensisijaiseksi tavoitteeksi tulee halkeaman leviämisen vastustus (haurasmurtuman esto). Zirkoniumoksidi tai piinitridi, jolla on erinomainen murtolujuus, ovat ihanteellisia valintoja.
3. Voimakkaat hetkelliset lämpötilan vaihtelut: Etusija on siirrettävä materiaaleille, joilla on alhainen lämpölaajenemiskerroin ja korkea lämmönjohtavuus (kuten piinitridi tai piikarbidi), jotta saavutetaan optimaalinen lämpösovitus.

Johtopäätös

Tarkkuuskeramiikan teollinen arvo ei koskaan piile yhdessäkään "kauniissa" parametrissa, joka saavutetaan eristetyssä laboratorioympäristössä. Se johtuu kokonaan sen suorituskyvyn vakaudesta ja pitkäaikaisesta luotettavuudesta koko pitkän toiminnan ajan tietyssä teollisuusarkkitehtuurissa.

Virheetön teknisen materiaalin valinnassa ei ole koskaan kyse sokeasti pinottavasta kovuudesta; kyse on moniulotteisten mittareiden tieteellisestä integroinnista. Muista aina edistyneen keramiikan maailmassa: kovuus määrittää kulumiskestävyyden, sitkeys määrittää selviytymisen ja kokonaisvaltaisen suorituskyvyn dynaaminen tasapaino määrittää lopputuloksen.
