Miksi puolijohdekeraamiset komponentit vaativat kalliita koneistuksen jälkeistä puhdistusta

2026-06-12

Vaikka puolijohteiden tarkkuuskeraamiset komponentit (kuten alumiinioksidi (Al2O3), piinitridi (Si3N4) ja piikarbidi (SiC)) saavuttavat peilimäisen viimeistelyn tarkkuustyöstön jälkeen, niitä ei voida suoraan käyttää ydinkiekkojen valmistusjärjestelmissä (esim. CVD).

Sen sijaan niiden täytyy käydä läpi uskomattoman monimutkainen ja kallis erittäin puhdas puhdistusprosessi. Tätä vaatimusta ei ohjaa ainoastaan puolijohdeteollisuuden "nollatoleranssi" kiekkojen saastumiselle, vaan myös kehittyneen keramiikan ainutlaatuiset mikrorakenteen ominaisuudet – nimittäin hauraus ja luontainen huokoisuus. Tässä artikkelissa käsitellään syvällisesti puolijohdekeraamisten puhdistuksen korkeiden kustannusten taustalla olevia syitä ja teknisiä esteitä.

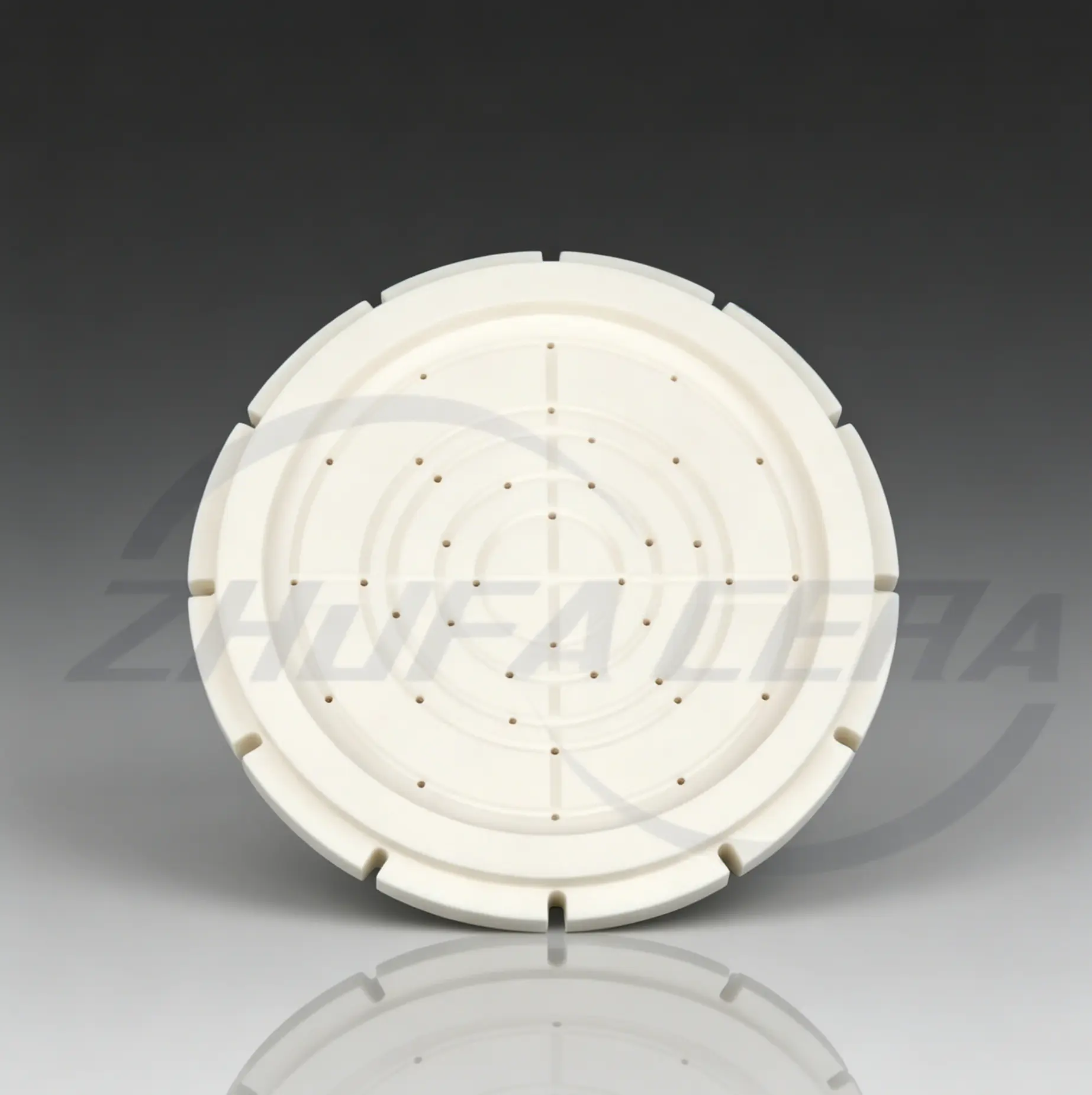

Edustavia puolijohdekeraamisia komponentteja

"Mikroskooppisten jäämien" uhka

Edistyksellisessä solmukiekkojen valmistuksessa (esim. 3 nm, 5 nm) jopa subnanometrinen fyysinen tai kemiallinen kontaminaatio voi johtaa katastrofaaliseen tuottohäviöön. Vakiotyöstöprosessit, kuten sorvaus, jyrsintä, hionta ja kiillotus, jättävät keraamiseen pintaan kolme ensisijaista kriittistä epäpuhtautta:

Siirtymämetalli-ionit (tahollisimmat): Kovametallileikkaustyökalujen kuluminen ja kosketus kiinnittimiin tuo metalli-ioneja, kuten kuparia (Cu), rautaa (Fe), kromia (Cr) ja nikkeliä (Ni). Jos nämä ionit haihtuvat tyhjökammion sisällä ja diffundoituvat piisubstraattiin, ne heikentävät puolijohdelaitteiden sähköistä suorituskykyä aiheuttaen vakavia vuotovirtoja tai dielektrisen hajoamisen.
Kemialliset ja orgaaniset keskimääräiset jäämät: Koneistusnesteet, kiillotuspastat, ruostetta ehkäisevät öljyt ja jäähdytysnesteet jättävät jälkeensä monimutkaisia makromolekyyliorgaanisia aineita. Kun nämä orgaaniset aineet joutuvat alttiiksi prosessikammion korkean tyhjiön ja korkean intensiteetin plasmaympäristölle, kaasut poistuvat nopeasti. Tämä horjuttaa kammion alipainetasoja ja ristikontaminoi koko kiekkojen käsittelyympäristön.
Sub-mikroniset hiukkaset: Hienojakoisia keraamisia roskia ja mikrojauheita syntyy luonnollisesti koneistuksen aikana. Jopa 0,1 mikronin (µm) hiukkanen, joka putoaa kiekon pinnalle, voi tukkia tarkat fotolitografiset piirit ja luoda kohtalokkaita optisia varjoja tai sähköisiä oikosulkuja.

Materiaalin ominaisuudet: Huokoisuus ja hauras mikrohalkeilu

Toisin kuin perinteiset metallit, kehittyneellä keramiikalla on luontaisia mikrorakenteellisia piirteitä, jotka tekevät niistä erittäin alttiita epäpuhtauksien vangitsemiselle.

Mikrohuokoisuus ja kapillaaritoiminta

Jopa korkeatiheyksisellä isostaattisella (CIP) tai kuumapuristus (HP) sintrauksella, mikrotyhjiöt jäävät väistämättä keraamisten raerajojen ja pintojen varrelle. Mekaanisen koneistuksen korkeissa paineissa leikkausnesteet ja öljyt työntyvät syvälle näihin mikrohuokosiin voimakkaiden kapillaarivoimien vaikutuksesta. Perinteinen pintahuuhtelu poistaa vain pinnallisen lian; syvälle huokosten sisään jääneet epäpuhtaudet vuotavat jatkuvasti ulos myöhemmin korkean tyhjiön ja korkean lämpötilan työkalutoiminnoissa.

Jännitysten ja mikrohalkeamien koneistus

Teollisuuskeramiikan äärimmäisen kovuuden ja haurauden vuoksi materiaalin mekaaninen poisto (erityisesti hionta ja kiillotus) perustuu mikromurtoihin. Tämä jättää jälkeensä alle mikronin pinnan alla olevien mikrohalkeamien verkoston. Nämä mikrohalkeamat toimivat ihanteellisina taskuina pienten hiukkasten sieppaamiseen. Lisäksi puolijohdekäsittelyn nopean lämpösyklin aikana nämä halkeamat laajenevat ja supistuvat toimien "paljeena", joka jatkuvasti karkottaa loukkuun jääneitä epäpuhtausioneja kammioon.

Kustannustekijät: prosessin ja taloudellisten esteiden purkaminen

Puolijohdeluokan puhdistus perustelee korkeat kustannukset erittäin puhtaan kemikaalin kulutuksen, tiukan ympäristövalvonnan ja pääomavaltaisen metrologian yhdistelmällä.

Puhdistusvaihe	Ydinprosessit ja tekniset vaatimukset	Kustannustekijöiden analyysi
1. Orgaaninen ja liuotinrasvanpoisto	Monivaiheinen, monitaajuinen ultraäänipuhdistus, jossa käytetään Ultra-High Purity (UHP) -orgaanisia liuottimia (esim. IPA, asetoni) tai huippuluokan pinta-aktiivisia aineita.	• Erittäin haihtuvien, elektroniikkalaatuisten kemikaalien valtava kulutus. • Merkittävät pääomasijoitukset räjähdyssuojattuihin järjestelmiin ja liuottimien talteenottolaitteisiin.
2. Syvä epäorgaaninen happoetsaus	UHP-vahvojen happojen sekoitettuja formulaatioita käytetään keraamisen pintakerroksen mikroetsaukseen, joka liuottaa väkisin syvälle upotetut metalli-ionit tinkimättä mikronitason mittatoleransseista.	• Vaatii UP-S / UP-SS-luokan (elektroninen laatu) happoja, jotka maksavat kymmeniä kertoja teollisiin vastaaviin verrattuna. • Vaatii erittäin tarkan, automatisoidun laitteiston hapon lämpötilan ja viipymäajan säätöön.
3. Ultra-Pure Water (UPW) -huuhtelu	Monivaiheinen, peräkkäinen ylivuotohuuhtelu UPW:llä, jonka resistiivisyys on 18,2 MΩ·cm, jatkettiin, kunnes jäteveden johtavuus täyttää tiukat perusvaatimukset.	• Korkeat käyttökustannukset: 18,2 MΩ·cm veden tuottaminen vaatii laajaa monivaiheista RO- (käänteisosmoosi) ja ydinlaatuisia ioninvaihtohartseja. • Suuri vesimäärä ja korkea sähkönkulutus.
4. Ympäristönvalvonta ja metrologia	Kaikki loppusiivous, erittäin puhdas N2-kuivaus ja kaksikerroksinen antistaattinen tyhjiöpakkaus on suoritettava luokan 10 (ISO 4) puhdastilassa. Valmiit osat läpikäyvät tiukat ICP-MS- ja SEM-näytteet.	• Massiiviset päivittäiset käyttö- ja energiakustannukset Class 10 LVI- ja ULPA-suodatusjärjestelmille. • Useiden miljoonien dollarien poisto- ja ylläpitokustannukset analyyttisille instrumenteille (esim. ICP-MS, SEM).

Mekaaninen koneistus ratkaisee geometrinen muoto ja mittatoleranssit keraamisesta komponentista.

Erittäin puhdas puhdistus takaa komponentin pinnan puhtaus ja kemiallinen stabiilisuus.

Päätelmä ja kaupallinen arvo

Jos valmistaja yrittää ohittaa tai leikata tämän kalliin puhdistusprosessin, koskemattoman näköinen keraaminen komponentti toimii kroonisena kontaminaatiolähteenä, kun se on asennettu usean miljoonan dollarin prosessikammioon. Tuloksena oleva saastuminen voi välittömästi romuttaa kokonaisen erän arvokkaita 12 tuuman kiekkoja, jotka maksavat satoja tuhansia dollareita.

Siksi kalliiden puolijohteiden ultrapuhdas puhdistus ei ole valinnainen jälkikäsittelyn kosmeettinen vaihe – se on kriittinen, ei neuvoteltavissa. riskien vähentäminen ja laadukas vakuutus tiukassa puolijohteiden toimitusketjussa.
